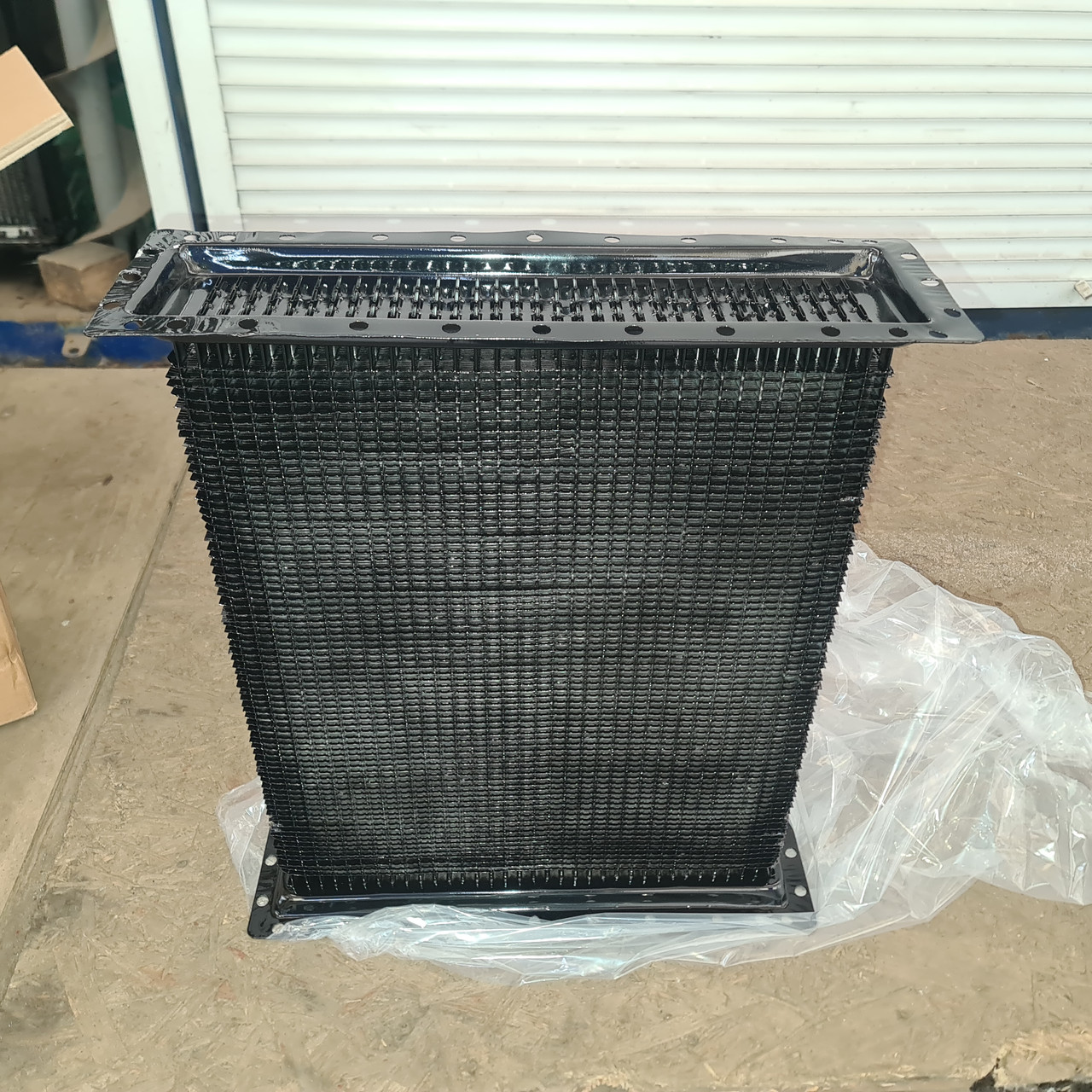

Серцевина радіатора МТЗ. (Алюміній). 70У-1301020

Серцевина радіатора МТЗ. (Алюміній).

Номер за каталогом: 70У-1301020

Принцип роботи

Тракторний радіатор слугує для охолодження рідини, що циркулює по водній сорочці дизельу. Вода, що проходить через трубки, охолоджується потоком повітряної маси, що виробляється роботою вентилятора. У середній частині (серцевина) містяться чотири ряди плоских вертикальних труб, пропущених через кілька рядів горизонтально розташованих пластин, які виготовляються з латунного сплаву. Кінці трубок закріплені за допомогою паяння до пластинок, і їхня мала частина виходить за край. Для ефективнішого тепловіддання трубки пролягають усередині радіатора у формі коридору.

Бачки прикріплені зверху та знизу до країв пластин кріпильними болтами. Пластини та бачки закріплені між собою прокладками з гуми. За допомогою стійок, встановлених збоку серцевини, верхній і нижній бачки з'єднуються між собою.

Ємність для води (метелик), розташований вгорі, відповідає за постійну циркуляцію води в системі. Для проходження рідини системою радіатора з тильного боку бачка, що розміщена вгорі, встановлений краник для проходу води. Зверху бачка зроблена горловина, обладнана кришкою з протиповітряним клапаном, у яку заливається охолоджувальна рідина. Такий самий краник із водовідвідним патрубком вставлений і на бачку, встановленому знизу.
